人人色视频,538在线视频一区二区视视频,国产精品porn,亚洲欧美日韩中文v在线,夜猫性感美女黄色视频,黄色美女视频软件下载,杨幂小视频在线

影響混凝土后期強度增長的原因分析

欄目:專業(yè)資訊 發(fā)布時間:2024-03-12 作者: 羅斌 來源: 砼話 瀏覽量: 681
分享到:
1問題的提出

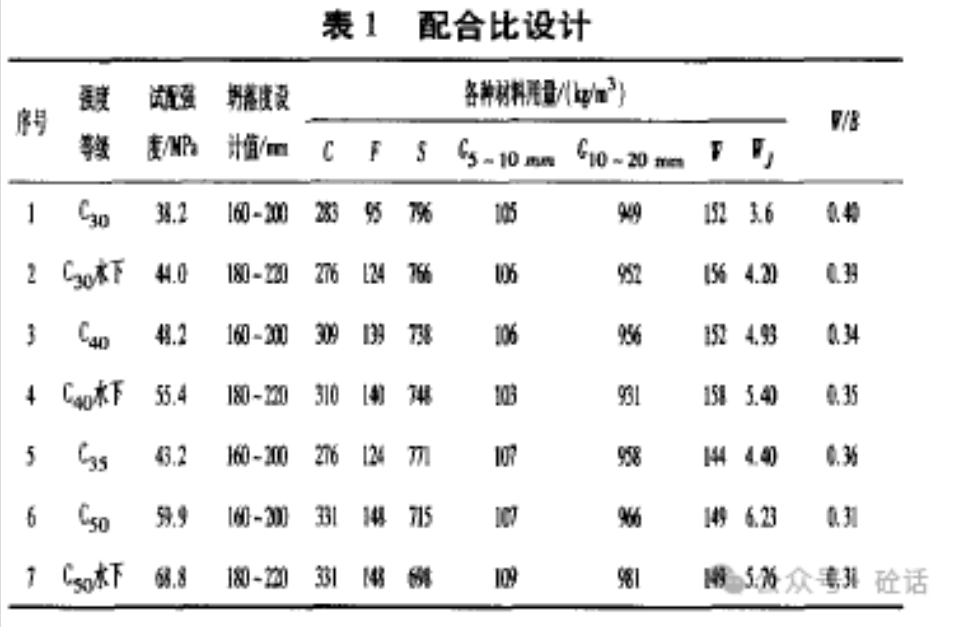

在一次配合比設(shè)計中,共設(shè)計7組配合比,從C30C50加強度等級不等,配合比設(shè)計見表1,混凝土拌合物性能良好,檢測強度時,發(fā)現(xiàn)7d強度正常,基本達到試配強度的75%左右,但檢測28d強度時,出現(xiàn)多個配合比強度增長很少,甚至不增長的反常情況,見表2及表3,在排除了制件、養(yǎng)護等問題后,試驗人員擬采用材料對比方法分析各種材料對混凝土的強度影響,以期找出造成混凝土后期強度增長不正常的主要原因。

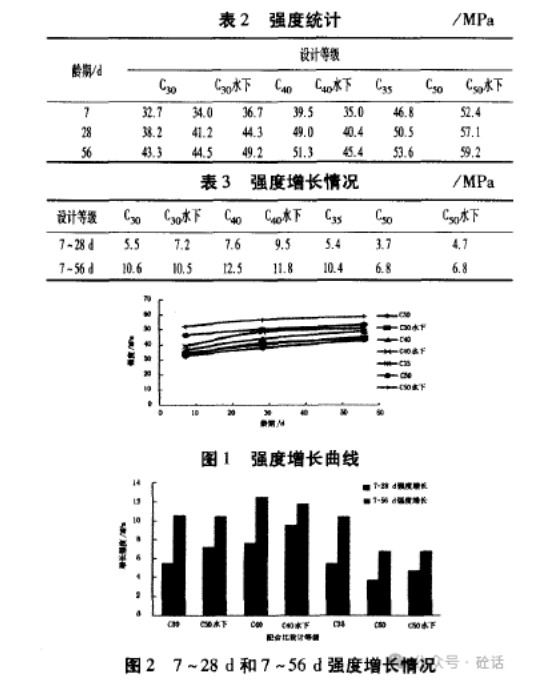

從圖1和圖2可以看出,這幾組配合比的強度增長不是很正常,強度增長曲線非常平緩,7~28d強度基本都在10MPa以下,7~56d強度增長也很小,基本上在10~15MPa,與大摻量粉煤灰混凝土的強度增長情況不相符。為此,試驗人員對各種材料逐一進行分析,以期找出影響混凝土強度增長不正常的主要原因。


2不同品牌水泥對混凝土強度的影響

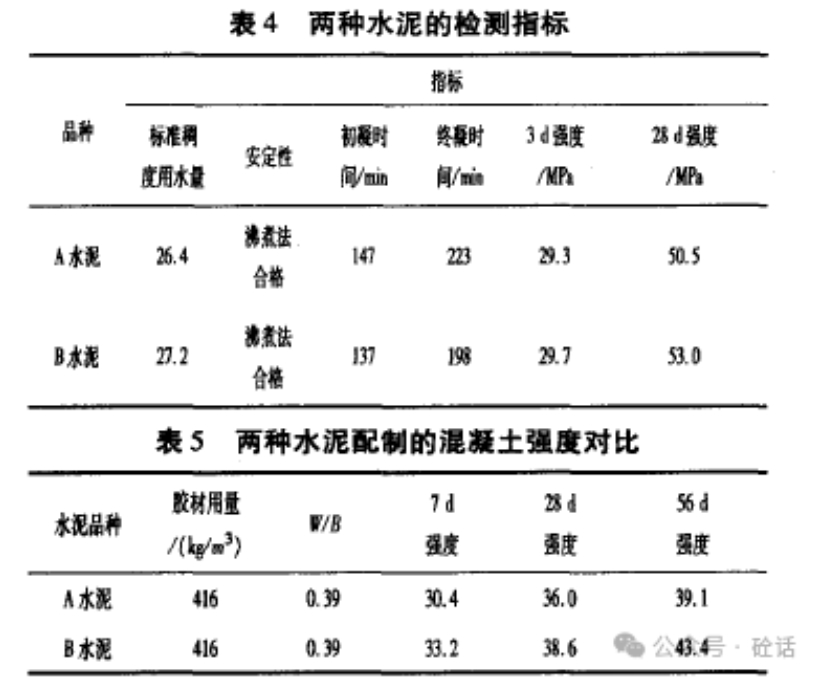

水泥強度對混凝土強度有至關(guān)重要的影響,因此,首先對選取了一種性能穩(wěn)定的水泥進行對比。一般情況下,合格的水泥不會對混凝土的強度產(chǎn)生太大影響,即使是早強水泥,當(dāng)水泥28d強度有一定增長時,混凝土強度也會隨之增長。唯一不同是,不同的水泥需配制不同的減水劑,水泥與外加劑之間的適應(yīng)性可能會導(dǎo)致混凝土用水量略有差異。同時,有些外加劑可能含有早強成分,對混凝土后期強度可能產(chǎn)生不利影響,也應(yīng)引起重視。本次對比試驗,使膠凝材料用量和水膠比保持相同,減水劑略有差異,但兩種減水劑通過做抗壓強度比試驗,抗壓強度比合格,對混凝土強度的影響可忽略。兩種水泥的性能指標(biāo)見表4,配制的混凝土強度對比情況見表5。
由表5對比數(shù)據(jù)可知,B水泥配制的混凝土強度低于A水泥,但不至于對混凝土強度造成那么大的影響,也不至于出現(xiàn)上述中的普遍強度不增長現(xiàn)象。當(dāng)水泥膠砂強度滿足要求,且用水量、與外加劑適應(yīng)良好時,混凝土強度的增長還是比較穩(wěn)定的。


3其他材料的影響

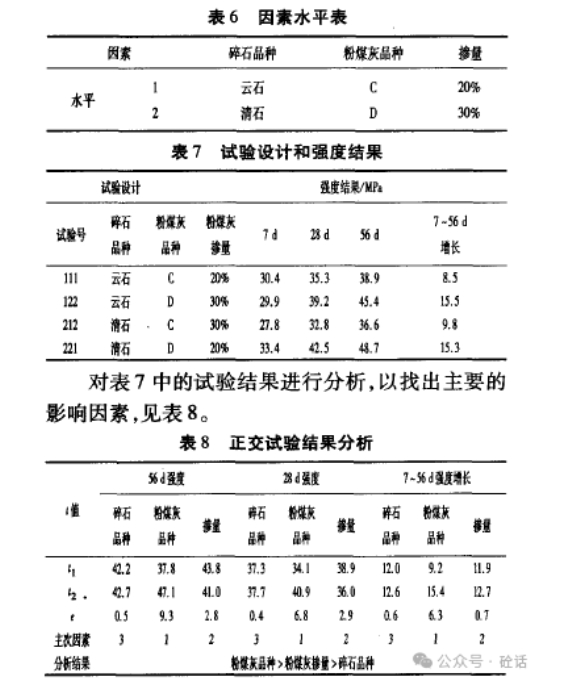

碎石材質(zhì)強度、粉煤灰活性、礦物摻合料摻量對混凝土后期強度也會產(chǎn)生至關(guān)重要的影響。為節(jié)約分析時間,減少試驗次數(shù),采取了L423三因素二水平的正交設(shè)計表。試驗配比為C35混凝土,試配強度43.2MPa,兩種碎石的產(chǎn)地不同,但級配曲線接近,因素水平表、試驗設(shè)計和試驗結(jié)果見表6、表7。
對表7中的試驗結(jié)果進行分析,以找出主要的影響因素,見表8。通過上述實驗,可以得出,粉煤灰品種的變化對混凝土強度增長有明顯影響,其次是粉煤灰的摻量。不同活性的粉煤灰最佳摻量是不同的,當(dāng)粉煤灰存在質(zhì)量問題時,需要降低礦物摻合料摻量,尋找最佳摻量點,以減少對混凝土的強度影響。目前,市場上的粉煤灰供不應(yīng)求,問題粉煤灰層出不窮,氨味粉煤灰、脫硫灰、噴油灰、非玻璃體灰等,這些粉煤灰往往常規(guī)指標(biāo)檢測合格,但會對混凝土強度尤其是長期性能產(chǎn)生不利影響。使用過程中,需要加強對粉煤灰的檢測,對灰源進行控制,避免使用問題粉煤灰。
4配合比調(diào)整

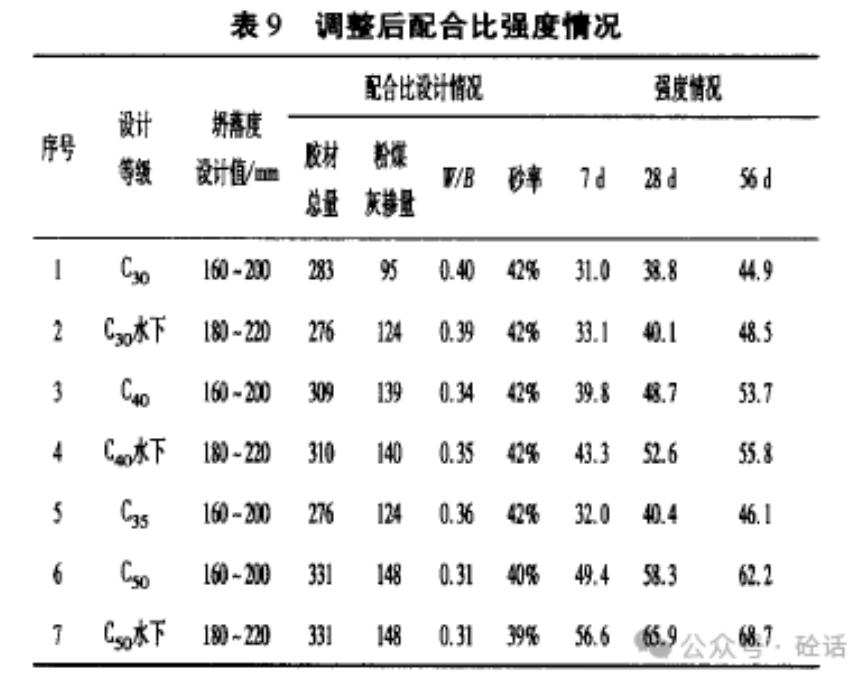

在確定粉煤灰是影響混凝土強度增長的主要因素后,對粉煤灰品質(zhì)進行進一步的分析,在高倍顯微鏡下,發(fā)現(xiàn)該粉煤灰玻璃體較少,幾乎沒有,屬于非玻璃體的劣質(zhì)灰,不能發(fā)揮粉煤灰微珠的形態(tài)效應(yīng),活性也較低。最終采取更換粉煤灰品種和降低粉煤灰摻量的做法,將粉煤灰摻量降低到20%,而水膠比、砂率均保持不變,通過試驗,發(fā)現(xiàn)7個配合比的各齡期強度均有明顯增長,見表9。
5結(jié)束語
(1)在影響混凝土強度增長的諸多因素中,礦物摻合料因其摻量小,往往只是被作為一種水泥的替代物對待,沒有得到足夠的重視。然而,隨著礦物摻合料尤其是粉煤灰在混凝土中的用量越來越大,劣質(zhì)粉煤灰甚至假粉煤灰層出不窮,如果使用前不能辨識,會對混凝土后期強度造成嚴(yán)重影響。
(2)不同的粉煤灰活性不同,根據(jù)活性不同,粉煤灰的摻量也應(yīng)有所不同,優(yōu)質(zhì)粉煤灰可以摻加到30%以上,劣質(zhì)粉煤灰應(yīng)盡可能的降低摻量。當(dāng)混凝土結(jié)構(gòu)實體所處化學(xué)侵蝕或氯鹽破壞環(huán)境,需要大摻量礦物摻合料以提高混凝土耐久性能時,可通過雙摻的辦法,根據(jù)周邊資源,摻加礦粉等予以解決。
(3)對于粉煤灰的檢測,不能只局限于規(guī)范中列舉的檢測項目。粉煤灰是由大部分μm級的實體或空心玻璃微珠組成,這是粉煤灰發(fā)揮形態(tài)效應(yīng),改善混凝土和易性的根本屬性,粉煤灰所表現(xiàn)出的其他優(yōu)異性能也都源于粉煤灰顆粒的玻璃微珠的形態(tài)效應(yīng)。在檢測中,用100倍的便攜式顯微鏡即可明顯辨識出粉煤灰中是否含有玻璃體,在判斷含有大量玻璃體后再去進行細(xì)度、燒失量等其他指標(biāo)的檢測,從最根本的屬性判斷上,確保粉煤灰質(zhì)量。
(4)粉煤灰的價格低于水泥,采用大摻量粉煤灰不僅可以改善混凝土施工和易性、增加后期強度、降低水化熱,還可大大降低混凝土成本。在進行配合比設(shè)計時,應(yīng)先進行優(yōu)化試驗,找出粉煤灰的最佳摻量,在保證混凝土性能的前提下盡量降低混凝土生產(chǎn)成本。
