1、現(xiàn)代混凝土都具有不同程度的大體積混凝土的性質(zhì)，混凝土在水中永遠呈微膨脹變形，在空氣中永遠呈收縮變形。設(shè)計合理考慮“抗與放”的原則，設(shè)置變形縫、后澆帶或有效措施，優(yōu)選中等強度混凝土，C40是門檻值。

2、水泥用量越大，含水量越高，表現(xiàn)為水泥漿量越大，坍落度大，收縮越大，避免雨中澆灌混凝土。嚴禁現(xiàn)場加水。

3、水灰比越大，收縮越大，一般高強度混凝土的水灰比較小，對干燥收縮有利（低水灰比對早期塑性收縮不利），但由于水泥漿量較多以及高效減水劑的作用，比中低強度混凝土大。高強混凝土的徐變偏小，應(yīng)力松弛偏低，容易開裂。

4、暴露面越大，包羅面越小，收縮越大。

5、礦渣水泥收縮比普通水泥收縮大，粉煤灰水泥及礬土水泥收縮較小，快硬水泥收縮較大，礦渣水泥及粉煤灰水泥的水化熱比普通水泥低，故應(yīng)根據(jù)結(jié)構(gòu)形式及厚度選擇水泥品種。

6、砂巖作骨料收縮大幅度增加。粗細骨料中含泥量越大收縮越大，抗拉強度越小。

7、早期養(yǎng)護時間越長，收縮越小。保濕養(yǎng)護避免劇烈干燥技術(shù)能有效降低收縮應(yīng)力。切忌要求過快的施工工期，養(yǎng)護時間不足。

8、環(huán)境濕度越大，收縮越小，越干燥收縮越大，采取噴霧措施，良好的養(yǎng)護對控制裂縫和耐久性都有好處。

9、骨料粒徑越粗，收縮越小，粒徑越細，砂率越高，收縮越大。

10、水泥活性越高，顆粒越細，比表面積越大，收縮越大。摻合料具有相同性質(zhì)。越細摻合料和高效減水劑都增加收縮。

11、配筋率越大，收縮越小，構(gòu)造配筋應(yīng)細而密，應(yīng)力集中部位和樓板的四角加強構(gòu)造配筋，但配筋過大則會增加混凝土拉應(yīng)力。

12、風速越大，收縮越大，注意高空現(xiàn)澆混凝土。使用養(yǎng)護劑（噴涂法）控制引氣劑用量，采用纖維增強混凝土等，對控制早期塑性收縮有利。

13、外加劑及摻合料選擇不當，嚴重增加收縮。選擇適宜可減少收縮，盡可能采用普通減水劑和中效減水劑。不宜采用吸水較大的骨料及摻合料與外加劑（骨料可以預先潤濕，夏季砂石原材料堆放在遮陽棚內(nèi)）。采用二次壓光。

14、環(huán)境及混凝土溫度越高，收縮越大。停工暴露時間越長收縮越大，應(yīng)當控制入模溫度，水化熱溫升，里表溫差及降溫速率。其中降溫速率尤為重要。

15、收縮和環(huán)境降溫同時發(fā)生，對工程更不利。

16、盡早回填土，盡早封閉房屋和裝修對減少收縮有利，如室內(nèi)比室外干燥也可能增加裂縫。

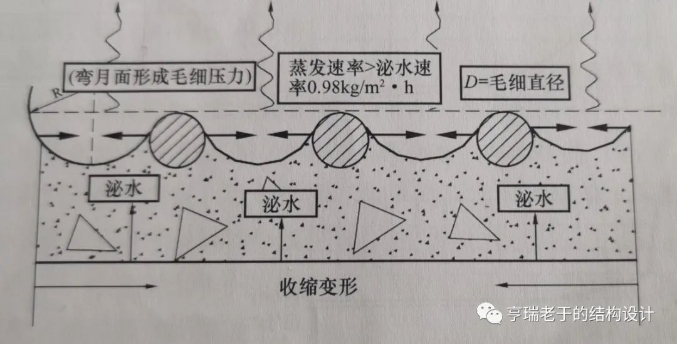

17、泌水量大，表面含水量高，表面失水過快，早期收縮越大，一定量的泌水對早期塑性收縮是有利的。

18、水泥用量較少的中低強度等級，水膠比較低，坍落度較小的混凝土，大部分收縮完成時間約一年。用量較多的高強度水泥混凝土約為二三年或更長?；炷磷罱K收縮完成時間約20年。對于混凝土輕微收縮裂縫的處理和修補，不是“質(zhì)量事故”，而是終飾工程。
